Conas an Barra Bus Ceart a Roghnú le haghaidh Córais Meánvoltais agus Ísealvoltais?

Conas a Roghnú Ceart Barra Bus do Chórais Meánvoltais agus Ísealvoltais

An freagra díreach: roghnaigh do bharra bus tríd an rang voltais a dhearbhú ar dtús, ansin sizing le haghaidh rátáil reatha leanúnach agus gearrchinócad withstagus, roghnaigh an t-ábhar seoltóra, agus ar deireadh an insliú agus an imfhálú a mheaitseáil leis an timpeallacht suiteála. Cibé an bhfuil tú ag críochnú dearadh busbar ísealvoltais le haghaidh lasc-chlár tráchtála nó ag sonrú córas barra bus meánvoltais d'fhostáisiún fóntais, cuireann na ceithre chéim seo cosc ​​ar na hearráidí sonraíochta is coitianta agus costasach. Clúdaíonn an treoir seo gach pointe cinnteoireachta le sonraí sonracha agus samplaí praiticiúla.

Aicmiú Voltais: An Pointe Tosaigh do Gach Cinneadh Barra Bus

Sula ndéantar aon pharaiméadar eile a mheas, ní mór voltas oibriúcháin an chórais a bhunú. Sainmhíníonn aicmiú voltais riachtanais inslithe, achair creepage, achair imréitigh, agus na caighdeáin dearaidh is infheidhme. Má shonraítear barra bus gan aicme voltais a dhearbhú ar dtús cruthaítear dearaí gann-inslithe nó ró-innealtóireacht agus tionóil throma gan ghá.

Roinntear córais chumhachta san aicmiú a nglactar leis go hidirnáisiúnta faoi IEC 60038 ina dhá phríomhchatagóir a bhaineann le dearadh barra bus:

• Voltas íseal (LV): Córais a oibríonn ag nó faoi bhun 1,000 V AC (nó 1,500 V DC). Arna rialú go príomha ag IEC 61439-1/2 maidir le cóimeálacha lascthrealamh. I measc na n-iarratas tipiciúla tá lasc-chláir, ionaid rialaithe mótair, cláir dáileacháin, agus aonaid dáileacháin cumhachta ionaid sonraí.
• Meánvoltais (MV): Córais a oibríonn idir 1 kV agus 36 kV AC. Arna rialú ag IEC 62271-1 agus IEC 62271-200 maidir le lascthrealamh miotail-iata. I measc na n-iarratas tipiciúla tá fostáisiúin phríomha, córais bailithe feirmeacha gaoithe agus gréine, príomhioncaiméirí gléasraí tionsclaíochta, agus lascthrealamh friothálacha áirgiúlachta.

Tá impleachtaí innealtóireachta an aicmithe seo suntasach. Caithfidh córas barra bus meánvoltais ag 12 kV voltas tástála ríge tintreach a sheasamh 75 kV BIL (Bunleibhéal Inslithe) in aghaidh an IEC 62271-1, agus déantar tástáil ar bharra bus ísealvoltais 690 V ag amháin Ring 8 kV . Is ionann an t-achar sreafa riachtanach do chóras 12 kV i dtimpeallacht Céim 3 Truaillithe 300 mm céim-go-talamh , i gcomparáid le amháin 25-32 mm le haghaidh trealamh 690 V LV. Spreagann na difríochtaí seo méid imfhálú, rogha ábhar inslithe, agus spásáil barraí bus - rud a chiallaíonn go mbíonn tionchar ag cinneadh an aicme voltais ar bheagnach gach paraiméadar dearaidh iartheachtacha.

Rátála Reatha Leanúnach agus Méid Trasghearrtha

Tar éis an rang voltais a dhearbhú, is é rátáil reatha leanúnach an chéad pharaiméadar ríthábhachtach eile. Caithfidh an barra bus an t-uassruth ualaigh leanúnaigh a iompar gan dul thar an uasteocht seoltóra is incheadaithe — go hiondúil 90°C le haghaidh barraí bus inslithe agus 105°C le haghaidh barraí bus lom copair ag pointí teagmhála boltaithe in aghaidh IEC 61439 agus IEC 62271-1.

Braitheann rátáil reatha ar ábhar seoltóra, achar trasghearrtha, achar dromchla le haghaidh diomailt teasa, teocht chomhthimpeallach, aeráil imfhálú, agus treoshuíomh suiteála. Is í an teocht chomhthimpeallach tagartha don chuid is mó de chaighdeáin IEC 40°C . I gcás suíomhanna ina sáraíonn an teocht chomhthimpeallach go rialta 40°C — mar shuíomhanna fásaigh nó trópaiceacha — ní mór fachtóir díothach a chur i bhfeidhm. Mar threoir ghinearálta, tá thart ar 10°C de dhíth ar gach méadú comhthimpeallach os cionn 40°C 8–12% de réir a chéile den rátáil reatha leanúnach.

Soláthraíonn an tábla thíos rátálacha reatha leanúnacha táscacha do bharraí bus copair ag coinníollacha comhthimpeallacha caighdeánacha, a chlúdaíonn raon tras-rannóga atá ábhartha maidir le dearadh barra bus ísealvoltais agus feidhmeanna córais barra bus meánvoltais:

Le haghaidh córais barra bus meánvoltais, De ghnáth coimeádtar dlús an tsrutha idir 1.5 agus 2.0 A/mm² le go bhfanfaidh barraí bus iata copair laistigh de theorainneacha teirmeacha. Má sháraítear an raon seo gan tástáil theirmeach fíoraithe, déantar díghrádú inslithe luathaithe agus ocsaídiú teagmhála ag hailt bolted.

Tá sé tábhachtach a thabhairt faoi deara gur rátálacha táscach iad na rátálacha seo. Ní mór an rátáil iarbhír do chóimeáil shonrach a fhíorú le cineáltástáil nó le ríomh fíoraithe de réir IEC 61439-1 Iarscríbhinn D do chórais LV, nó le samhaltú teirmeach in aghaidh IEC 62271-1 do chórais MV. Ná cuir rátálacha catalóige i bhfeidhm go díreach ar shuiteálacha iata gan cuntas a thabhairt ar dhíorthú teirmeach imfhálaithe.

Reatha Seasann Ciorcad Gearr: Paraiméadar Dearaidh Neamh-inaistrithe

Féadann barra bus atá den mhéid ceart do shruth leanúnach teip go tubaisteach fós le linn lochta mura leor an rátáil withstand gearrchiorcad. Gineann sruth gearrchiorcad dhá strus chomhuaineach: strus teirmeach ó théamh I²t, agus strus meicniúil ó fhórsaí leictreamaighnéadacha idir seoltóirí cóngaracha.

Seasamh Teirmeach Méid

Sloinntear an ceanglas frithsheasamh teirmeach mar shruth gearr-ama rátáilte seasaimh (Icw) ar feadh ré sainithe — go hiondúil 1 soicind le haghaidh trealamh meánvoltais agus 1 soicind or 0.2 seconds le haghaidh tionóil ísealvoltais faoi IEC 61439. Réimse luachanna tipiciúla Icw ó 10 kA go 63 kA le haghaidh lascthrealamh meánvoltais agus ó 10 kA go 100 kA le haghaidh tionóil ísealvoltais.

Ag baint úsáide as an fhoirmle téimh adiabatic A = I × √t / K , áit a bhfuil K le haghaidh copair thart ar 141 A·s^0.5/mm² agus i gcás alúmanaim timpeall 87 A·s^0.5/mm², teastaíonn trasghearradh copair ar a laghad de thart ar 40 kA do chóras le leibhéal lochta 40 kA ar feadh soicind amháin 284 mm² . Le haghaidh locht 25 kA / 1 s, tá an trasghearradh copair íosta thart 177 mm² . Deimhnigh i gcónaí go sásaíonn do thrasghearradh barra bus roghnaithe an leibhéal locht ó staidéar gearrchiorcaid an chórais — ní ó thábla cineálach.

Fórsa Leictreamaighnéadacha Idir Seoltóirí Comhthreomhara

Le linn locht, an bhuaic gearrchiorcad reatha (go hiondúil 2.5 uair an locht siméadrach RMS reatha i gcás buaic neamhshiméadrach in aghaidh an IEC 62271-100) gineann fórsaí leictreamaighnéadacha idir seoltóirí céime cóngaracha atá comhréireach le I²/d, áit arb é d deighilt an tseoltóra. I gcás locht RMS 40 kA le buaic de 100 kA, taithííonn dhá sheoltóir comhthreomhar 150 mm óna chéile ar réise 500 mm buaicfhórsa de thart ar 6,700 N/m . Ní mór tacaí barra bus, rátálacha cantilever inslitheoir, agus trasghearradh seoltóra a fhíorú i gcoinne an fhórsa seo chun teip meicniúil a chosc le linn an locht a ghlanadh.

Roghnú Ábhar Seoltóra: Copar vs Alúmanam

Bíonn tionchar ag an rogha idir seoltóirí copair agus alúmanam ar dhlús reatha, meáchan, iontaofacht chomhpháirteach, agus riachtanais chothabhála fadtéarmacha. Úsáidtear an dá ábhar i gcórais barra bus meánvoltais agus dearadh barra bus ísealvoltais, ach tá a láidreachtaí faoi seach oiriúnach do chomhthéacsanna éagsúla iarratais.

Barraí Bus Copar

Baintear seoltacht leictreach amach as copar tuinairde diana leictrealaíoch (sonrúchán C11000 nó Cu-ETP) de ~100% IACS . Ceadaíonn a seoltacht ard trasghearrthacha dlúth, rud atá ríthábhachtach i gcomhthionóil lascthrealamh spás-srianta. Léiríonn copar freisin friotaíocht den scoth le ocsaídiú ag dromchlaí teagmhála, friotaíocht teagmhála níos ísle ag hailt bolted thar shaolré na seirbhíse, agus friotaíocht creep meicniúil níos fearr faoi fhórsa clampála bolt marthanach i gcomparáid le alúmanam. Ar na cúiseanna seo, is é copar an t-ábhar seoltóra réamhshocraithe le haghaidh lascthrealamh meánvoltais laistigh, lasc-chláir ísealvoltais, agus ionaid rialaithe mótair áit a bhfuil spás imfhálú teoranta agus tá iontaofacht chomhpháirteach thar shaol seirbhíse 30 bliain ríthábhachtach.

Barraí Bus Alúmanam

Baineann seoltóirí cóimhiotal alúmanaim (de ghnáth 1350-H19 le haghaidh grád leictreach nó 6063-T6 le haghaidh feidhmeanna struchtúracha barra bus) amach thart ar Seoltacht 61% IACS - rud a chiallaíonn go dteastaíonn barra bus alúmanaim go garbh 64% níos mó achar trasghearrtha ná barra bus copair chun an sruth céanna a iompar. Mar sin féin, tá dlús thart ar alúmanam 2.7 g / cm³ i gcomparáid le copar's 8.9 g / cm³ , ag tabhairt buntáiste suntasach meáchain d'alúmanam do chórais busduct fada agus struchtúir fostáisiúin lasmuigh. Tá meáchan thart ar bharra bus alúmanaim 150 mm × 10 mm 4.1 kg/m , i gcomparáid le tuairim is 13.4 kg/m le haghaidh barra copair de thoilleadh reatha coibhéiseach. Maidir le struchtúir bhus lasmuigh ina bhfuil laghdú ar lódáil inslitheoirí agus droichid ina sprioc dearaidh struchtúrach, is minic gurb é alúmanam an rogha is praiticiúla.

Nuair a dhéantar barraí bus alúmanaim a bhualadh le críochfoirt trealaimh chopair - cosúil le toir claochladáin nó pillíní ciorcaid - tá nascóirí trasdula dé-mhiotalacha agus comhdhúil seoltaí éigeantach chun creimeadh galbhánach a chosc agus friotaíocht íseal teagmhála a choinneáil le himeacht ama.

Roghnú Inslithe le haghaidh Feidhmchláir Ísealvoltais agus Meánvoltais

Tá roghnú inslithe ar cheann de na cinntí is iarmhartacha i sonraíocht an bharra bus. Teip inslithe is cúis le céatadán suntasach de bhriseadh isteach ar an tseirbhís lascthrealamh agus teagmhais sábháilteachta. Ní mór an córas inslithe ceart a mheaitseáil leis an voltas oibriúcháin, an timpeallacht chomhthimpeallach, an rang teirmeach, agus foirm fhisiceach an tionóil barra bus.

Córais Inslithe Ísealvoltais

Maidir le dearadh barra bus ísealvoltais ag voltais suas le 1,000 V AC, is minic a shonraítear na córais inslithe seo a leanas:

• muinchille PVC: Caighdeán do chórais 690 V AC; rátáilte go 70°C nó 105°C ag brath ar an ngrád. Costas íseal agus éasca le cur i bhfeidhm. Oiriúnach do thimpeallachtaí glan faoi dhíon le taise measartha.
• Feadánra polyolefin teas-laghdaithe: Soláthraíonn sé ciseal inslithe comhréireach, taise-resistant; rátáilte do 600 V go 1 kV; ar fáil i leaganacha dé-bhalla le séalaithe greamachán inmheánach chun cosaint an chomhshaoil ​​​​fheabhsaithe ag IP54 nó imfháluithe níos airde.
• Cumhdach púdar eapocsa: Feidhmítear go leictreastatach agus leigheastar é chun sciath chrua aonfhoirmeach a tháirgeadh le neart tréleictreach de thuairim is 20–25 kV/mm . Soláthraíonn insliú leictreach agus cosaint dromchla meicniúil araon. Úsáidtear go forleathan é le haghaidh barraí cothroma bus i gcomhthionóil lascthrealamh dlúth.
• Insliú aeir le bacainní céime: I gcás barraí bus laistigh de chomhthionóil atá faoi iamh miotail, soláthraíonn bacainní inslithe céim-go-chéim agus céim-go-talamh (de ghnáth déanta as poileistear treisithe le gloine nó leathán polycarbonate) imréitigh riachtanacha gan insliú a chur i bhfeidhm go díreach ar an seoltóir. Tá an cur chuige seo coitianta i lasc-chláir mhóra LV nuair a d’fhéadfadh go mbeadh gá le barraí bus a iniúchadh nó a athchasmhóimint le linn seirbhíse.

Córais Inslithe Meánvoltais

Teastaíonn insliú i bhfad níos láidre ó chóras barra bus meánvoltais. Ag 12 kV, tá an voltas oibriúcháin céim-go-talamh thart 6.9 kV RMS , agus caithfidh an córas impulse tintreach 75 kV a sheasamh agus a Voltas tástála minicíochta cumhachta 28 kV in aghaidh IEC 62271-1.

• Insliú roisín eapocsa teilgthe: Úsáidtear é i gcórais duchta bus lán-inslithe agus scagtha (FIS) do 12–36 kV. Tá an barra bus ar fad cuimsithe in eapocsa teilgthe, ag fáil réidh le bearnaí aeir agus ag soláthar feidhmíocht iontaofa i dtimpeallachtaí ard-taise, truaillithe nó comhdhlúthúcháin. Oiriúnach go háirithe do shuímh thionsclaíocha cois cósta agus feidhmeanna fostáisiúin faoi thalamh.
• Insliú poileitiléin tras-nasctha (XLPE): Feidhmeach ar bhusduct meánvoltais réamhdhéanta. Rátáilte le haghaidh teocht oibriúcháin leanúnach suas go dtí 90°C agus teochtaí gearrchiorcaid suas go dtí 250°C . Soláthraíonn sé friotaíocht maith taise agus solúbthacht meicniúil do shuiteálacha a bhfuil spás ródaithe teoranta acu.
• Insliú aeir le spásairí soladacha: An cur chuige traidisiúnta i lascthrealamh clúdaithe miotail agus miotail-iamh. Coinnítear imréitigh céim-go-talamh agus céim-go-chéim le roisín eapocsa nó inslitheoirí tacaíochta poircealláin. Ní mór d’achar sceimhleacha cloí le ceanglais IEC 60071 maidir le leibhéal truaillithe an láithreáin — ag Céim Truaillithe 3, íosmhéid de 25 mm in aghaidh an kV céim-go-talamh ag teastáil.
• Insliú gáis SF6: Úsáidtear é i lascthrealamh gás-inslithe (GIS) áit a bhfuil an córas barra bus ar fad faoi iamh in imfhálú miotalach talmhaithe arna líonadh le gás SF6 ag thart ar 3-5 bar absalóideach. Tá neart tréleictreach thart ar SF6 2.5 oiread an aeir ag brú an atmaisféir, rud a fhágann gur laghdaíodh toisí imfhálaithe go mór. Úsáidtear an cur chuige seo nuair a bhíonn srian mór ar spás, amhail fostáisiúin uirbeacha faoi thalamh agus seomraí lasc-ardáin amach ón gcósta.

Cineál Imfhálú, Rátáil IP, agus Dímheas Teirmeach

Bíonn tionchar díreach ag an imfhálú ina bhfuil an córas barra bus ar an rátáil reatha insroichte. Cuireann rátálacha IP níos airde srian ar shreabhadh an aeir tríd an imfhálú, ag laghdú diomailt teasa chomhiompair ó dhromchla an bharra bus agus ag iarraidh go ndíreofar an barra bus óna rátáil aer oscailte.

Mar threoir phraiticiúil do rátáil reatha barra bus faoi iamh bunaithe ar aicme IP:

• IP31 / IP42 (lascthrealamh caighdeánach laistigh): Srian íosta ar aeráil nádúrtha. Fachtóir díorthaithe tuairim is 0.90–1.00 i gcoibhneas leis an rátáil faoin aer.
• IP54 (deannach agus splancscáileán): Oscailtí aerála laghdaithe. Fachtóir derating tipiciúil 0.85–0.90 , arb ionann é agus laghdú 10-15% ar an toilleadh reatha.
• IP65 / IP66 (séalaithe go hiomlán): Gan oscailtí aerála; diomailt teasa teoranta do sheoladh trí ballaí imfhálú. Fachtóir derating de ghnáth 0.75–0.85 . I gcás barraí bus ard-reatha i imfháluithe IP65, d'fhéadfadh go mbeadh gá le fuarú aeir éigean nó busduct fuaraithe leacht chun an barra bus a choinneáil laistigh de theorainneacha teirmeacha.
• NEMA 4X (séalaithe resistant creimeadh): Srian teirmeach comhchosúil le IP66. Sonraítear go coitianta iad do phróiseáil bia, do chógaisíocht agus d’fheidhmchláir mhuirí ina bhfuil gá le níochán síos agus friotaíocht ceimiceach.

Nuair a bhíonn soláthróir busbar meánvoltais ag gabháil le tionscadal a bhaineann le IP54 nó imfháluithe níos airde, cuir an rátáil IP imfhálaithe agus toirt inmheánach ar fáil ag an gcéim fiosrúcháin ionas gur féidir leis an soláthraí an fachtóir derating ceart a ionchorprú ina ríomhanna rátála reatha. Is minic go mbíonn tionóil tearcrátaithe ann a theipeann ar thástáil cineáil nuair a dhéantar derating a chur i bhfeidhm go cúlghníomhach tar éis an barra bus a shonrú.

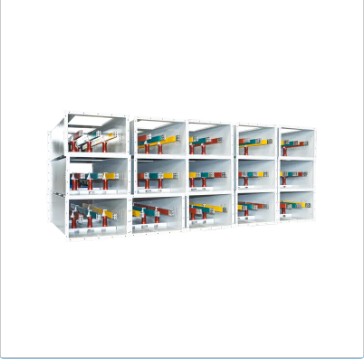

Cumraíocht Bharra Bus: Formáidí Flat, Tubular agus Busduct

Tá barraí bus ar fáil i bhformáidí éagsúla fisiciúla, gach ceann acu a oireann do aicmí éagsúla voltais, raonta srutha agus modhanna suiteála. Trí na difríochtaí a thuiscint is féidir an fhormáid cheart a shonrú ón tús seachas í a oiriúnú tar éis leagan amach an lascthrealaimh a shocrú.

Barra Dronuilleogach Maol

An fhormáid is mó a úsáidtear le haghaidh dearadh busbar ísealvoltais. Ar fáil i leithid ó 12 mm go 200 mm agus tiús ó 3 mm go 20 mm i gcopar nó alúmanam. Is féidir barraí comhréidh iolracha a chruachadh go comhthreomhar chun rátáil an tsrutha a mhéadú — cur chuige coiteann i lascthrealamh ardsrutha LV áit a bhfuil teorainn le spás in aon toise amháin. Mar shampla, is féidir le dhá bharra copair 100 mm × 10 mm comhthreomhar a iompar thart 3,600–4,400 A , an rátáil aon-bharra a dhúbailt go héifeachtach le méadú beag ar airde cóimeála.

Barra Babhta Tubular

Is iad na seoltóirí feadánacha babhta (de ghnáth cóimhiotal alúmanaim 6063-T6 nó 6101-T61, nó copar C11000) an fhormáid chaighdeánach do chórais barra bus meánvoltais lasmuigh i bhfostáisiúin aer-inslithe. Uasmhéadaíonn an phróifíl tubular cóimheas achar dromchla-go-mais le haghaidh diomailt teasa, soláthraíonn sé modúl ard-ailt in aghaidh an aonaid meáchain le haghaidh réise idir inslitheoirí tacaíochta, agus ag voltais os cionn 66 kV, laghdaíonn an dromchla réidh cruinn ionradh corónach trí dháileadh aonfhoirmeach réimse leictreach. Is gnách go mbíonn raon leathan de bharraí feadánacha bus d’fheidhmchláir fostáisiúin 110–500 kV 80 mm go 200 mm OD le thiúis balla de 6-15 mm.

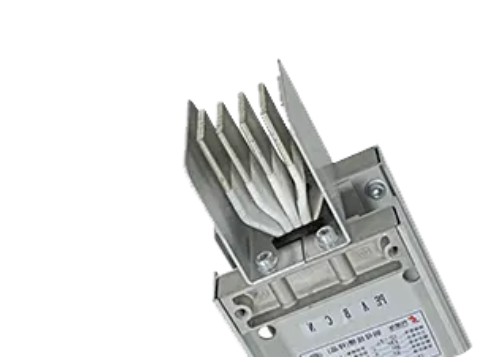

Busbhealach (Busway)

Is éard atá i gcórais busduct réamhdhéanta barraí cothroma nó feadánacha bus atá iata laistigh de thithíocht mhiotalacha atá cóimeáilte sa mhonarcha, atá ar fáil i rátálacha ó thart ar 400 A go 6,300 A le haghaidh feidhmchláir LV agus suas go dtí 40 kA le haghaidh naisc gineadóir agus claochladán. Tugann Busduct na buntáistí a bhaineann le rátálacha reatha comhsheasmhaí atá deimhnithe ag monarcha, insliú monarcha-fheidhmithe agus bacainní céime, agus suiteáil tapa láithreáin i gcomparáid le ritheanna barraí bus atá déanta go páirce. I gcás feidhmeanna meánvoltais, úsáidtear busduct inslithe roisín teilgthe atá rátáilte ag 12–36 kV i gcásanna ina mbeadh gá le líon neamhphraiticiúil cáblaí comhthreomhara mar mhalairt ar chábla agus ina bhfuil gá le bealach dlúth infheicthe.

Caighdeáin Infheidhme agus Ceanglais Chomhlíonta

Is riachtanas faofa tionscadail é comhlíonadh an chaighdeáin chuí, ní feabhsú cáilíochta roghnach. Cinneann an caighdeán a rialaíonn an tionól barra bus na tástálacha cineáil nach mór a fhinné, na gnáththástálacha a theastaíonn ar gach aonad, agus na doiciméid a bheidh ag teastáil ón úsáideoir deiridh nó ón údarás a bhfuil dlínse aige (AHJ) chun formheas a choimisiúnú.

• IEC 61439-1 agus IEC 61439-2: Clúdaigh lascthrealamh ísealvoltais agus cóimeálacha trealaimh rialaithe. Is é IEC 61439-1 an caighdeán rialacha ginearálta; Tugann IEC 61439-2 aghaidh ar lascthrealamh cumhachta agus ar chóimeálacha trealaimh rialaithe (cóimeálacha PSC). I measc na dtástálacha cineáil tá fíorú ardú teochta, seastán gearrchiorcaid, seastán tréleictreach, agus tástáil leibhéal cosanta (IP).
• IEC 62271-1 agus IEC 62271-200: Clúdaigh lascthrealamh meánvoltais agus trealamh rialaithe. Tugann IEC 62271-200 aghaidh go sonrach ar lascthrealamh AC atá iata le miotail ó 1 kV go 52 kV, lena n-áirítear tástálacha cineáil don aicmiú stua inmheánach (IAC) — sonraíocht atá ag teastáil níos minice maidir le cosaint pearsanra i seomraí lasc-áitithe. Rátálacha IAC de AFLR 16 kA ar feadh 1 soicind or 25 kA ar feadh 1 soicind atá sonraithe go coitianta le haghaidh lascthrealamh MV laistigh i dtionscadail tráchtála agus tionsclaíocha.
• UL 857 (Busbhealaí): Caighdeán Mheiriceá Thuaidh do chórais busbhealaigh suas le 600 V AC, 6,000 A. Riachtanach do thionscadail sna Stáit Aontaithe agus i gCeanada ina n-úsáidtear busduct le haghaidh dáileadh cumhachta i bhfoirgnimh nó i ngléasraí tionsclaíocha.
• GB/T 5585.1 / 5585.2: Caighdeáin náisiúnta na Síne maidir le barraí bus copair agus alúmanaim chun críocha leictreacha. Ag teastáil le haghaidh tionscadal sa tSín agus ábhartha nuair a fhoinsiú ó mhonarú soláthróir busbar meánvoltais íseal go caighdeáin náisiúnta na Síne.
• IEEE Std 605: Treoir IEEE maidir le dearadh busanna i bhfostáisiúin aer-inslithe. Soláthraíonn sé an mhodheolaíocht ríofa do rátáil reatha, fórsa gearrchiorcaid, agus dearadh réise meicniúil na gcóras barraí bus feadáin agus árasán i Struchtúir fostáisiúin lasmuigh. Úsáidtear go forleathan i dtionscadail fóntais Mheiriceá Thuaidh agus do thionscadail i réigiúin ina bhfuil caighdeáin IEEE seachas caighdeáin IEC mar bhonn conarthach.

Agus fiosrúcháin á n-eisiúint chuig soláthróir busbar meánvoltais íseal, luaigh an caighdeán rialaithe, an cineál fianaise tástála riachtanach, agus cibé an bhfuil tástáil fianaithe tríú páirtí nó tuarascálacha tástála deimhnithe tríú páirtí inghlactha. I gcás tionscadal bonneagair ríthábhachtach, laghdaítear an riosca tionscadail go suntasach má shonraítear deimhnithe tástála den chineál bunaidh ó shaotharlanna tástála creidiúnaithe (KEMA, CESI, CPRI, nó a gcomhionann) seachas dearbhuithe tástála de chuid an déantóra amháin.

Cúrsaí Comhshaoil agus Suíomh-Shonracha

Bíonn tionchar ag coinníollacha comhshaoil ar an láithreán suiteála ar roghnú ábhar barra bus, cineál inslithe, cóireáil dromchla, agus eatraimh chothabhála. Mura gcuirtear san áireamh coinníollacha an tsuímh ag céim na sonraíochta, bíonn díghrádú inslithe roimh am, creimeadh luathaithe ag hailt boltaithe, agus giorrú saol seirbhíse.

Teocht agus Airde Comhthimpeallach

Do shuímh thuas 1,000 m ar airde , laghdaítear dlús an aeir agus leis sin tá neart tréleictreach an aeir agus an éifeachtúlacht fuaraithe comhiompair. Éilíonn IEC 62271-1 na voltais tástála tréleictreacha agus an rátáil reatha d’airde os cionn 1,000 m a cheartú. Teastaíonn fachtóir ceartúcháin airde timpeall ar shuíomh atá 2,000 m 0.94 curtha i bhfeidhm ar an tréleictreach rátáilte voltas sheasamh , rud a chiallaíonn go gcaithfear trealamh atá rátáilte ag minicíocht chumhachta 28 kV withstand ag leibhéal na farraige a athfhíorú ag an dlús aeir laghdaithe airde. Derating reatha de thart 5% in aghaidh an 1,000 m os cionn 1,000 m is meastachán pointe tosaigh a chuirtear i bhfeidhm go forleathan é ar feitheamh ríomh mionsonraithe teirmeach.

Timpeallacht Creimeadh

Rialaíonn an chatagóir creimeadh ISO 9223 den láithreán suiteála cosaint dromchla riachtanach seoltóirí barra bus, crua-earraí tacaíochta, agus imfháluithe. I gcás suíomhanna i gcatagóir creimthe C3 (measartha — tionsclaíocht uirbeach intíre) nó faoina bhun, is leor go hiondúil barraí bus caighdeánacha copair nó alúmanam anodized le comhdhúil seoltaí ag naisc boltaithe. I gcás C4 (ard - tionsclaíoch cois cósta) nó C5-M (an-ard - mara amach ón gcósta), tá gá le plating stáin nó airgid ag gach crios teagmhála, anodizing crua dromchlaí alúmanaim, agus crua-earraí tacaíochta ghalbhánuithe cruach dhosmálta nó teas-tumtha. I dtimpeallachtaí gléasra peitriceimiceacha agus ceimiceacha, ní mór aird bhreise a thabhairt ar fhriotaíocht in aghaidh ceimiceáin phróisis shonracha, a d’fhéadfadh go mbeadh gá le hábhair imfhálaithe agus comhdhúile gaiscéid atá díonach ar shuilfíd hidrigine, clóirín nó amóinia a shonrú de réir mar is infheidhme.

Riachtanais Chrios Seismeacha

Maidir le córais barra bus meánvoltais atá suiteáilte i gcrios seismeach 2 nó níos airde (de réir an IBC nó cód náisiúnta coibhéiseach), ní mór struchtúr tacaíochta barra bus, rátálacha cantilever inslitheoir, agus ancaireacht imfhálú a fhíorú i gcoinne luasghéarú talún crith talún dearadh. D’fhéadfadh go n-éileoidh sonraíocht an tionscadail cáilíocht sheismeach in aghaidh IEEE 693 (le haghaidh fostáisiúin áirgiúlachta) nó IEC 62271-300 (do lascthrealamh laistigh). I gcriosanna seismeacha ard, tá naisc solúbtha idir rannóga barra bus agus idir an barra bus agus críochfoirt trealaimh thar a bheith tábhachtach chun damáiste ó ghluaiseacht difreálach a chosc le linn imeachtaí crith talún.

Soláthraí Busbharraí Meánvoltais Íseal a mheas

Níl sonraíocht theicniúil córas barra bus ach chomh hiontaofa le próisis déantúsaíochta agus rialaithe cáilíochta an tsoláthraí a tháirgeann é. Is cuid dhílis den phróiseas soláthair é soláthróir busbar meánvoltais íseal atá cumasach trédhearcach a roghnú, ní breithniú tánaisteach é.

• Cineál doiciméadú tástála: Deimhnithe tástála den chineál bunaidh a iarraidh — ní tagairtí amháin do thuarascálacha tástála — a chumhdaíonn ardú teochta, seastán gearrchiorcaid, feidhmíocht thréleictreach, agus an leibhéal cosanta do rátáil reatha shonrach agus aicme voltais an chórais barra bus atá á sholáthar. Ba cheart go n-aithneodh deimhnithe an tsaotharlann tástála, an dáta tástála, agus cumraíocht chruinn an táirge a tástáladh.
• Deimhniú agus inrianaitheacht ábhair: Ba cheart don soláthróir deimhnithe tástála muileann a sholáthar a dhearbhaíonn grád cóimhiotal seoltóra, temper, comhdhéanamh ceimiceach, agus seoltacht leictreach do gach baisc táirgeachta. Maidir le copar, deimhnigh C11000 (Cu-ETP) nó a chomhionann; le haghaidh alúmanam, deimhnigh 1350-H19, 6063-T6, nó 6101-T61 mar is infheidhme.
• Comhsheasmhacht toise: Iarr ar thaifid iniúchta tríthoiseach nó ar thuarascálacha cigireachta an chéad airteagal (FAI) a dheimhníonn go bhfuil trasghearradh an bharra bus, go díreach, agus suíomh poll (do bharraí réamh-druileáilte) laistigh den lamháltas sonraithe. Leithead agus lamháltais tiús de ±0.5 mm nó níos fearr atá tipiciúil le haghaidh barraí bus lascthrealamh beachtais.
• Cumas cóireála dromchla: Deimhnigh an ndéantar stánphlátáil, plating airgid nó anóidiú crua go hinmheánach nó ar fochonradh. Tugann cóireáil dromchla intí smacht díreach don soláthraí ar thiús plating, greamaitheacht agus clúdach - buntáiste cáilíochta bríoch ar phróiseáil ar fochonradh.
• Córas bainistíochta cáilíochta: Is é deimhniú ISO 9001 an bunlíne. Maidir le tionscadail infreastruchtúir fóntais agus criticiúla, iarr fianaise ar iniúchtaí custaiméara le déanaí, rátaí tuairisce neamhchomhlíonta (NCR), agus taifid ar ghníomhartha ceartaitheacha. Tugann soláthróir atá toilteanach sonraí feidhmíochta cáilíochta a roinnt ráthaíocht níos fearr ná soláthróir nach féidir ach uimhir deimhnithe a thairiscint.
• Am luaidhe agus iontaofacht seachadta: Deimhnigh amanna luaidhe táirgeachta don phróiseáil shonrach cóimhiotail, trasghearrtha, agus breisluach (gearradh, druileáil, plating). Maidir le comhpháirteanna barra bus atá ríthábhachtach don tionscadal, iarr fianaise ar fheidhmíocht seachadta in am agus soiléirigh cur chuige an tsoláthraí maidir le hinfhaighteacht amhábhar a bhainistiú le linn tréimhsí srianta sa slabhra soláthair.

Cleachtais Suiteála agus Cothabhála a Chosnaíonn Feidhmíocht Fadtéarmach

Is féidir le córas barra bus atá sonraithe i gceart tearcfheidhmíocht a dhéanamh fós mura bhfuil cleachtais suiteála agus cothabhála leordhóthanach. Is iad na cúiseanna is coitianta a bhaineann le díghrádú barra bus a bhaineann le suiteáil ná hailt boltáilte droch-ullmhaithe, chasmhóiminte bolt mícheart, agus leathnú teirmeach neamhchóireáilte.

Ullmhúchán Comhpháirteach Bolted agus Casmhóiminte

Ag gach nasc barra bus bolted, glan an dá dhromchla teagmhála go miotail gheal le scuab sreang cruach dhosmálta díreach roimh an tionól. Cuir comhdhúil seoltach (sinc-bhunaithe le haghaidh alúmanaim, peitriliam-bhunaithe le haghaidh copar) ar an dá dhromchla. Déan boltaí níos doichte go dtí an chasmhóimint shonraithe ag an monaróir — go hiondúil 20–30 Nm le haghaidh boltaí M10 agus 40–60 Nm le haghaidh boltaí M12 i naisc copar-go-copar. Bain úsáid as leicneáin earraigh Belleville faoi chinn boltaí agus cnónna ag gach nasc barra bus alúmanaim chun cúiteamh a dhéanamh ar an scíthe creep alúmanaim a tharlaíonn faoi ualach comhbhrúiteach marthanach ag teochtaí ardaithe.

Bainistíocht Leathnú Teirmeach

Tá comhéifeacht leathnú teirmeach thart ar chopair 17 × 10⁻⁶ /°C ; thart ar alúmanam 23 × 10⁻⁶ /°C . Ar rith bus alúmanaim 20-méadar, tarlaíonn athrú teochta 70°C — ó fhuar-thimpeallach le linn coimisiúnaithe go dtí teocht oibriúcháin an tsamhraidh lánualach — thart ar 32 mm de leathnú líneach . Mura ndéantar freastal ar an ngluaiseacht seo le teanntáin tacaíochta sleamhnáin agus le hailt leathnaithe solúbtha ag eatraimh chuí, cuireann an strus comhbhrúiteach a eascraíonn as an seoltóir buckling, damáiste d'inslitheoirí tacaíochta, agus scaoileadh de réir a chéile naisc bolted. Ba cheart joints leathnaithe solúbtha a shuiteáil ag eatraimh nach mó ná sin 30-40 méadar ar ritheanna díreacha bus agus ag gach nasc le críochfoirt trealaimh sheasta.

Cigireacht Thermagrafach

Is iad suirbhéanna teirmeagrafacha infridhearg ar ailt boltáilte barra bus faoi ualach oibriúcháin an uirlis chothabhála is cost-éifeachtaí chun naisc ardfhriotaíochta a fhorbairt a aithint sula ndéanann siad damáiste teirmeach nó briseadh seirbhíse. I gcás córais barra bus meánvoltais agus tionóil ardvoltais ísealvoltais, ba cheart cigireacht teirmeagrafach a dhéanamh tráth a choimisiúnú agus arís agus arís eile ag eatraimh de nach mó ná 12 mhí le haghaidh ciorcaid chriticiúil. A comhpháirteach ag rith níos mó ná 10°C os cionn naisc chóngaracha léiríonn ag ualach coibhéiseach friotaíocht teagmhála ardaithe a dteastaíonn imscrúdú agus feabhsúchán uaidh.
