Cad is Busbarra Tubular PTFE ann?

Barra bus feadánach PTFE Is gléas tarchurtha cumhachta ardvoltais é a úsáideann feadán miotail (go hiondúil copar nó alúmanam) mar an seoltóir, scannán atá dírithe ar PTFE mar phríomhmheán inslithe, agus próiseas foirceannadh meicniúil cruinneas chun struchtúr sciath ilchiseal a thógáil. Áirítear ar na gnéithe lárnacha: scannáin PTFE atá brataithe le hola silicone idir sraitheanna chun tréleictreach leanúnach dlúth, saor ó neamhní a chruthú; cumraíocht nach lú ná 5 ciseal sciath capacitive (lena n-áirítear sraitheanna sciath-acmhainneacht nialasach, grádaithe agus talamh); agus comhpháirteanna síneadh creepage rubair silicone chun dáileadh optamaithe réimse leictrigh agus feidhmíocht creepage feabhsaithe a bhaint amach.

Feidhmíonn an cineál busbar seo laistigh de raon teochta de -60 ℃ go 250 ℃ , a bhaint amach rátáil cosanta de IP68 , agus cuireann sé friotaíocht creimeadh den scoth agus lamháltas teocht ard/íseal ar fáil, rud a fhágann go bhfuil sé saintógtha do thimpeallachtaí oibriúcháin foircneacha.

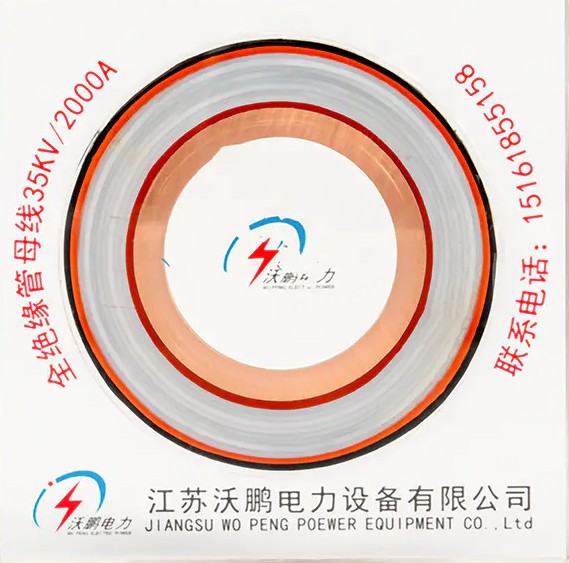

Anailís Struchtúrtha: Dearadh Beacht ar an gCóras Cosanta Cúig Chiseal

Glacann struchtúr inslithe an busbar feadánacha PTFE coincheap cosanta cisealta ón taobh istigh amach, agus comhlíonann gach ciseal feidhmeanna sonracha leictreacha agus meicniúla:

Ciseal Seoltóra agus Struchtúr Diomailt Teasa

De ghnáth úsáideann an seoltóir feadánra copair ard-íonachta T2Y le cion copair ≥99.90%. I gcomparáid le seoltóirí dronuilleogacha den trasghearradh céanna, méadaíonn an struchtúr feadánacha achar dromchla trí 40% agus feabhsaíonn sé aonfhoirmeacht dáileadh dlúis reatha trí 60% . I dtástálacha innealtóireachta, léirigh busbar feadánach copair Φ200 × 10mm ag iompar 4000A ardú teochta 15 ℃ níos ísle ná cáblaí traidisiúnta. Coinníonn an struchtúr log an comhéifeacht éifeacht craiceann Kf≤1, ag laghdú friotaíocht AC trí 35% i gcomparáid le seoltóirí dronuilleogacha; is féidir sonraíocht Φ300 × 15mm a iompar go leanúnach 12000A .

Príomhchiseal Inslithe: Scannán Dírithe ar PTFE

Úsáideann an ciseal inslithe príomhúil scannán scragall PTFE-dhírithe atá líonta le ola silicone. Glacann slabhra móilíneach PTFE socrú helical le fuinneamh banna carbóin-fluairín de 485kJ/mol, rud a thugann cobhsaíocht cheimiceach an-ard don ábhar. Fanann an ciseal inslithe seo cobhsaí thar raon teochta de -250 ℃ go 340 ℃ ; tar éis 10 mbliana d'oibríocht i dtimpeallachtaí le luascadh teocht laethúil 80 ℃, méaduithe caillteanas tréleictreach amháin 0.003% .

Córas Sciath Il-Sraith Capacitive

Áirítear ar an struchtúr ciseal sciath de ghnáth:

• Ciseal Sciath Nialais-Fhéideartha : Cloíonn sé go dlúth leis an dromchla seoltóra chun an réimse leictreach ag an dromchla seoltóra a chomhionannú
• Ciseal Sciath Grádaithe : Cruthaíonn crios mogalra copair braidáilte 0.2mm éifeacht cage Faraday, ag laghdú neart réimse leictreach dromchla busbar ó 2.3kV/mm go 0.7kV/mm agus fáil réidh le rioscaí doirte corónach go hiomlán
• Ciseal Sciath Talún : Soláthraíonn cosaint talamh sábháilteachta deiridh

Déanann cumraíocht na gcomhpháirteanna síneadh creepage rubair silicone leas iomlán a bhaint as dáileadh deiridh réimse leictrigh, rud a choscann urscaoileadh dromchla.

Ciseal Amuigh Cosanta

Úsáideann an ciseal seachtrach truaillí polaiméire polyolefin nó ábhair rubair silicone le IP68 rátáil cosanta, cosc iomlán a chur ar iontráil deannaigh agus a chumasú oibriú fadtéarmach faoi uisce. I dtástálacha spraeála salainn, is é an ráta creimeadh 10 mbliana ná ≤ 0.01mm in aghaidh na bliana .

Airíonna Ábhar: Inoiriúnaitheacht PTFE do Timpeallachtaí Foircní

Mar phríomhábhar inslithe le haghaidh barraí bus, eascraíonn buntáistí feidhmíochta PTFE óna struchtúr móilíneach uathúil:

Tabhair faoi deara go dtosaíonn PTFE dianscaoileadh teirmeach suntasach ag 380 ℃, mar sin ba chóir d'iarratais innealtóireachta corrlach sábháilteachta teocht 10-15% a choinneáil, ag coinneáil teocht oibriúcháin faoi bhun 240 ℃. Is féidir le neamhíonacht chomh beag le 0.1% an teocht saobhadh teasa a laghdú 12 ℃, rud a fhágann go bhfuil rialú íonachta ábhair ríthábhachtach.

Buntáistí Feidhmíochta: Cén Fáth Roghnaigh Struchtúr Tubular

Reatha Reatha - Feabhsú Cumais Iompraíochta

Athraíonn an struchtúr tubular log go bunúsach patrúin dáilte reatha. Léiríonn sonraí tástála tionscadail Eangaí Stáit UHV go bhfeabhsaíonn réitigh tubular busbar an cumas reatha iompair trí 200% i gcomparáid le busbars dronuilleogacha traidisiúnta. Is é an prionsabal ná an éifeacht craiceann a shochtadh go héifeachtach i seoltóirí feadánacha, rud a fhágann go mbeidh dáileadh srutha níos aonfhoirmí ann agus laghdaítear friotaíocht AC go suntasach.

Buntáistí Struchtúracha i Neart Meicniúla

Sroicheann modulus trasghearrtha feadánacha 4 huaire sin barraí bus dronuilleogacha. I struchtúir tacaíochta aon-réise 13-méadar, is féidir é a sheasamh 50kA gearr-chuaird tionchar reatha gan dífhoirmiúchán, laghdú úsáid lúibín trí 60% i gcomparáid le réitigh traidisiúnta. Tugann an tréith seo buntáistí do-athsholáthair dó i monarchana mór-réise, fostáisiúin, agus tionscadail tollán áirgiúlachta.

Éabhlóid Chuimsitheach ar Inoiriúnaitheacht Timpeallachta

Gabhann an córas cosanta seachtrach deimhniú frith-chreimeadh C5-leibhéal. Léiríonn truaillí trí-dath frith-UV athruithe ar dhifríocht datha ΔE≤3 (caighdeán CIE Lab*) faoi sholas na gréine dian. Is féidir leis an gciseal seachtrach cosanta brú doimhneacht uisce 30-méadar agus creimeadh uisce farraige a sheasamh, le saol seirbhíse deartha níos mó ná 30 bliain .

Cásanna Iarratais: Clúdach ón Talamh go dtí an Domhainfharraige

Giniúint Cumhachta Fuinnimh Nua

In iarratais ar fheirmeacha gaoithe amach ón gcósta, Barraí bus feadánacha PTFE trealamh traidisiúnta GIS a athsholáthar, ag laghdú lorg fostáisiúin trí 40% . Is féidir lena dhearadh frith-chreathadh seasamh in aghaidh tíofóin Chatagóir 12 le lamháltas luasghéaraithe creathadh 5g . I stáisiúin chumhachta fótavoltach, seasann sraitheanna inslithe PTFE luascáin teochta laethúil de 80 ℃, ag cinntiú tarchur ardvoltais DC iontaofa.

Timpeallachtaí Ceimiceacha agus Creimneach

Is féidir le PTFE seasamh in aghaidh beagnach gach aigéid, bunanna, tuaslagóirí orgánacha agus ocsaídeoirí atá ar eolas. I dtimpeallachtaí táirgthe ceimiceacha, ní éasca le dromchlaí busbar ábhair shalaithe a charnadh, agus ní dhíghrádaíonn an fheidhmíocht inslithe mar gheall ar chreimeadh ceimiceach. Réitíonn cur i bhfeidhm ábhair PTFE líonta i dtrealamh meicniúil an fhadhb a bhaineann le táirgí truaillithe ola bhealaithe.

Bonneagar Bardasach agus Tionscadail Speisialta

I dtolláin tras-farraige, conairí fóntais comhtháite, agus timpeallachtaí tais nó báite eile, cinntíonn rátáil cosanta IP68 oibriú busbar iontaofa fadtéarmach. Is féidir le dearaí barra bus droimneach cloí le dromchlaí foirgnimh agus lamháltais suiteála rialaithe laistigh díobh ±1mm , ag comhlíonadh na n-éileamh déach ar aeistéitic agus feidhmiúlacht ailtireachta nua-aimseartha.

Timpeallachtaí Teochta Foircní

I réigiúin an-fhuar, coimeádann PTFE méid áirithe solúbthachta ag -260 ℃ teocht ultra-íseal; i dtimpeallachtaí tionsclaíocha ardteochta, tá a neart teanntachta ag 260 ℃ fós thart 5MPa (thart ar 1/5 de luach teocht an tseomra), le neart flexural de 1.4MPa , sláine struchtúrach a áirithiú i stáit éigeandála.

Éabhlóid Teicneolaíochta agus Treonna don Todhchaí

Comhtháthú Monatóireachta Chliste

An chéad ghlúin eile Barraí bus feadánacha PTFE is féidir leis córais monatóireachta teochta snáthoptaice ionsuite a chomhtháthú le haghaidh monatóireachta teochta seoltóra fíor-ama. Léiríonn cleachtas innealtóireachta gur féidir leis an teicneolaíocht seo rabhadh luath a thabhairt maidir le spotaí te féideartha 48 uair an chloig roimh ré, ag laghdú rátaí teipe ó 0.3/bliain go 0.02 in aghaidh na bliana . Comhtháthóidh atriallta sa todhchaí modúil chumarsáide 5G chun uaslódáil fíor-ama de 128 paraiméadair oibriúcháin agus cothabháil thuarthach a chumasú.

Uasghrádú Ábhar Glas

Laghdaíonn táirgí giniúna nua a úsáideann ábhair chopair athchúrsáilte (ábhar copair ≥95% ábhar athchúrsáilte) lorg carbóin trí 38% i gcomparáid le táirgí traidisiúnta i gcásanna atá íogair ó thaobh carbóin de mar ionaid sonraí, ag teacht leis an treocht dhomhanda i dtreo trealamh cumhachta ísealcharbóin.

Taiscéalaíocht Teicneolaíochta Sársheolta

Tá barraí bus feadánacha copair superconducting ard-teocht ardteochta bainte amach cheana féin ag an saotharlann 20000A cumas iompair reatha ag -196 ℃, agus táthar ag súil le cur i bhfeidhm tráchtála thart ar 2030, rud a ath-shainmhíneoidh teorainneacha teicniúla tarchur ard-srutha.

Bunúsanna Roghnúcháin agus Oibriúcháin & Cothabhála

In iarratais phraiticiúla innealtóireachta, is fiú aird a thabhairt ar na pointí teicniúla seo a leanas:

1. Roghnú Tiús Balla : Maidir le hiarratais séalaithe píblíne ceimiceacha, moltar sleeves PTFE gan líonadh le tiús balla ≥1mm; le haghaidh feidhmeanna inslithe leictreach faoi réir turraing thimthriallach theirmeach, moltar samhlacha treisithe le snáithíní carbóin, agus sroicheann saol tuirse teirmeach 3 huaire sin na múnlaí caighdeánacha
2. Imeall Teocht : Ba cheart go gcoimeádfadh gach iarratas ardteochta corrlach sábháilteachta teocht 10-15%.
3. Rialú Páirteach Urscaoilte : Ba cheart go ndéanfadh táirgí ardchaighdeáin rialú ar urscaoileadh páirteach thíos 5pc (ag voltas tástála 1.5Ur), níos fearr ná an teorainn chaighdeánach IEC de 10pC
4. Sláine Chiseal Sciath : Bíonn tionchar díreach ag leanúnachas na sraitheanna sciath grádaithe ar dháileadh réimse leictrigh; ní mór don shuiteáil criosanna mogalra copair briseadh nó roc a sheachaint
