Cad a Dhéanann Barraí Bus Tubular Cóimhiotal Maignéisiam-Alúmanam Riachtanach do Chórais Tarchurtha Cumhachta Ultra-Ardvoltais？

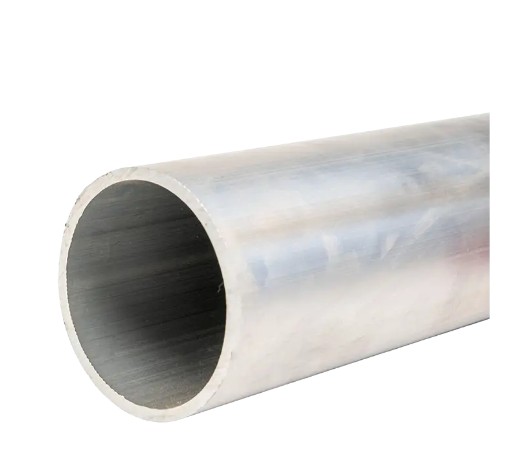

Barraí bus feadánacha cóimhiotal maignéisiam-alúmanam ultra-ardvoltais (UHV). fónamh mar na comhpháirteanna seoltaí lárnacha le haghaidh 500kV agus os cionn córais tarchurtha agus claochlaithe cumhachta seach-ardvoltais agus ultra-ardvoltais . Monaraithe ag baint úsáide as córais ábhar cóimhiotal maignéisiam-alúmanam trí phróisis fhoirmithe easbhrúite cruinneas, cuirtear na táirgí seo le chéile tógáil éadrom, seoltacht ard leictreach, agus neart meicniúil den scoth . Cuimsíonn an tsraith táirgí sonraíochtaí il-ábhar lena n-áirítear cóimhiotal alúmanaim-maignéisiam 6063G, cóimhiotal alúmanaim-mangainéise LF21Y, cóimhiotal alúmanaim tearc-chré 6R05, agus cóimhiotal alúmanaim teas-dhíonach 2A14, a chlúdaíonn go cuimsitheach cásanna iarratais UHV ó 220kV, 500kV, 750kV, ±,00V tok. Faoi choinníollacha oibriúcháin rátáilte, sroicheann an seoltacht leictreach ≥60% IACS , le cumas reatha rátáilte suas go dtí 12,000A , neart teanntachta a chothabháil sa 180-250MPa raon, clúdach teocht oibriúcháin ó -40 ℃ go 150 ℃ , agus saol seirbhíse deartha de 30-40 bliain .

Córas Ábhar agus Dearadh Comhdhéanamh Cóimhiotail

Gráid agus Saintréithe Cóimhiotal Bunscoile

Roghnú ábhar le haghaidh Barraí bus feadánacha cóimhiotail mhaignéisiam-alúmanam UHV cinneann go díreach a bhfeidhmíocht leictreach agus iontaofacht mheicniúil. Úsáideann feidhmchláir innealtóireachta reatha go príomha na ceithre chatagóir cóimhiotail seo a leanas:

• 6063G Cóimhiotal Alúmanam-Maignéisiam : Baineann sé le córas cóimhiotal neartaithe teas-chóireáilte Al-Mg-Si, a bhfuil feidhmíocht próiseála easbhrúite den scoth agus friotaíocht creimeadh aige. Tá an seoltacht leictreach thart ar 53-55% IACS, le neart teanntachta de 120-150MPa, oiriúnach do chórais busbar fostáisiúin traidisiúnta UHV.
• Cóimhiotal Alúmanam-Mangainéise LF21Y : Cóimhiotal alúmanaim frith-meirge sraith Al-Mn le friotaíocht creimeadh atmaisféarach gan íoc agus weldability maith, le neart measartha. Úsáidtear é go príomha i bhfostáisiúin lasmuigh i dtimpeallachtaí cósta agus ard-taise.
• 6R05 Cóimhiotal Alúmanam Uathúla : Ionchorpraíonn sé eilimintí tearc-chré (cosúil le Ce, La, etc.) isteach sa mhaitrís alúmanaim, ag scagadh struchtúr gráin go suntasach, ag feabhsú neart ardteochta agus friotaíocht creep. Sroicheann an seoltacht leictreach ≥60% IACS, le neart teanntachta 180-220MPa, oiriúnach do stáisiúin mhoil UHV ard-srutha, trom-ualach.
• 2A14 Cóimhiotal Alúmanam Frithsheasmhach in aghaidh Teas : Sraith Al-Cu-Mg-Si cóimhiotal teas-resistant ard-neart atá in ann oibriú go fadtéarmach os cionn 150 ℃, le neart teanntachta níos mó ná 250MPa. Úsáidtear é go príomha le haghaidh asraonta gineadóra, claochladáin foirnéise leictreacha, agus iarratais eile ard-reatha, ardteochta-ardú.

Rialú Comhdhéanamh Ceimiceach Criticiúil

Is réamhriachtanas é rialú beacht ar chomhdhéanamh cóimhiotail chun feidhmíocht chomhsheasmhach barra bus a chinntiú. Ag glacadh le cóimhiotal 6063G mar shampla, ní mór mais-chodáin a phríomheilimintí a rialú go docht laistigh de na raonta seo a leanas:

Comhcheanglaíonn maignéisiam (Mg), mar phríomhghné chóimhiotalach, le sileacain (Si) chun céimeanna treisithe Mg₂Si a fhoirmiú. Trí chóireáil teasa T6 (cóireáil réitigh ag dul in aois saorga), is féidir an neart ábhartha a fheabhsú go suntasach. Idir an dá linn, tá tionchar diúltach réasúnta beag ag maignéisiam a chur leis ar sheoltacht leictreach, rud a chuireann ar chumas an chóimhiotail 6063G cothromaíocht iontach a bhaint amach idir neart agus seoltacht.

Feidhmíocht Leictreach agus Acmhainn Iompraíochta Reatha

Seoltacht Leictreach agus Saintréithe Friotaíochta

Is iad na príomhtháscairí feidhmíochta leictreach do bharraí bus feadánacha UHV seoltacht leictreach agus friotaíocht DC. De réir sonraí tomhais innealtóireachta, léiríonn gráid cóimhiotail éagsúla airíonna seoltacha éagsúla:

• Coinníoll 6063G- T6 : Seoltacht leictreach ≥53% IACS, friotachas ag 20 ℃ thart ar 0.0325 Ω·mm²/m
• Coinníoll 6101- T7 : Seoltacht leictreach ≥56% IACS, friotachas ag 20 ℃ thart ar 0.0308 Ω·mm²/m
• 6R05 Cóimhiotal Uathúla-Domhain : Seoltacht leictreach ≥60% IACS, friotachas ag 20 ℃ thart ar 0.0287 Ω·mm²/m
• 1060 Alúmanam Pure : Seoltacht leictreach ≥61% IACS, ach le neart meicniúil níos ísle, a úsáidtear ach amháin in iarratais nuair nach bhfuil riachtanais neart ríthábhachtach

Ag glacadh le fostáisiún 500kV mar shampla, nuair a úsáidtear barraí bus feadánacha 6063G le trastomhas seachtrach de 160mm agus tiús balla 8mm , tá an limistéar trasghearrtha thart 3,848mm² . Faoi theocht chomhthimpeallach 35 ℃ agus teocht incheadaithe seoltóir de 80 ℃, sroicheann an cumas iompair reatha leanúnach 4,500-5,000A . Má úsáidtear cóimhiotal tearc-chré 6R05 den tsonraíocht chéanna, is féidir an cumas iompair reatha a mhéadú go dtí 4,800-5,300A , rud a léiríonn feabhas de thart ar 6-8%.

Tagairt Dearaidh Acmhainne Iompraíochta Reatha

Ní mór do dhearadh acmhainne iompair reatha na mbarraí bus feadáin machnamh cuimsitheach a dhéanamh ar thrasghearradh an tseoltóra, ar na coinníollacha diomailt teasa, ar an teocht chomhthimpeallach agus ar fhachtóirí radaíochta na gréine. Soláthraíonn an tábla seo a leanas luachanna tagartha maidir le cumas iompair reatha na sonraíochtaí tipiciúla faoi choinníollacha lasmuigh (teocht chomhthimpeallach 35 ℃, teocht seoltóra 80 ℃, déine radaíocht na gréine 1,000W/m²):

Is fiú a thabhairt faoi deara nuair a úsáidtear barraí bus feadánacha le haghaidh naisc idir GIS (Gas Inslithe Lascthrealamh) agus trasfhoirmeoirí nó scoradáin chiorcaid , ní mór an acmhainn iompair reatha iarbhír a iolrú faoi fhachtóir ceartúcháin de 0.85-0.90 mar gheall ar spás dlúth agus coinníollacha diomailt teasa teoranta.

Neart Meicniúla agus Dearadh Struchtúrtha

Neart Teanntachta agus Toradh

Barraí bus feadánacha UHV Ní mór dó il-ualaí meicniúla a sheasamh le linn oibríochta lena n-áirítear féinmheáchan, brú gaoithe, oighir a mhéadú, agus fórsaí leictredinimiciúil gearrchiorcaid. Caithfidh a dtáscairí feidhmíochta meicniúla na ceanglais seo a leanas a chomhlíonadh:

• Neart teanntachta (Rm) : ≥180MPa (is féidir le cóimhiotal 6R05 os cionn 220MPa a bhaint amach)
• Neart Táirgeachta (Rp0.2) : ≥120MPa (6063G i riocht T6 thart ar 150MPa)
• Fadú (A50) : ≥8% (ní áirithítear aon bhriseadh brittle le linn lúbthachta na suiteála)
• Modal Leaisteacha : Thart ar 70GPa, comhionann le alúmanam íon

Faoi thionchar reatha gearrchiorcaid, caithfidh barraí bus fórsaí ollmhóra leictredinimiciúil a sheasamh. Ag tabhairt a 50kA/3s sruth gearrchiorcaid mar shampla, is féidir leis an bhfórsa leictredinimiciúil idir seoltóirí comhthreomhara cóngaracha na mílte Newton in aghaidh an mhéadair a bhaint amach, rud a éilíonn go mbeadh neart statach leordhóthanach ag barraí bus ní hamháin go bhfuil neart statach leordhóthanach acu ach freisin friotaíocht maith tuirse. Tá teorainn tuirse cóimhiotail mhaignéisiam-alúmanam thart 35-40% den neart teanntachta, ag soláthar marthanacht mhaith i dtimpeallachtaí creathadh de bharr na gaoithe agus creathadh gearrchiorcaid.

Sraonadh agus Dearadh Réise Tacaíochta

Bíonn tionchar díreach ag raon tacaíochta na mbarraí bus feadáin go díreach ar chostas tionscadail agus ar shábháilteacht oibríochta. De réir chaighdeáin IEEE Std 605 agus DL/T 5222, is gnách go mbíonn sraonadh uasta na mbarraí tubular bus lasmuigh teoranta don taobh istigh. 1/200 go 1/150 den réise. Ag cur an a úsáidtear go coitianta 160×8mm barra bus feadánacha mar shampla, faoi ghníomh comhcheangailte féin-mheáchan agus brú gaoithe bunúsach (0.5kN / m²), is féidir leis an réise tacaíochta uasta a bhaint amach 8-10 méadar . Má úsáidtear tacaí athneartaithe nó má laghdaítear an réise go 6-7 méadar, is féidir sraonadh a laghdú go suntasach agus friotaíocht creathadh de bharr na gaoithe a fheabhsú.

Le haghaidh feidhmchláir mhóra i bhfostáisiúin UHV (cosúil le bóithre trasnaithe nó limistéir trealaimh), sreang damping barra bus tubular Is minic a úsáidtear struchtúir ilchodacha, nó cuirtear tacaí cúnta leis ag lár-réise chun tonnchrith spreagtha agus tonnchrith gearrchiorcaid a chosc. Tá sé léirithe ag tomhais gur féidir aimplitiúid creathadh spreagtha ag an ngalar a laghdú tar éis línte taise sreinge alúmanaim a shuiteáil taobh istigh de bharraí bus feadánacha. os cionn 60% , rioscaí briste tuirse a chosc go héifeachtach.

Frithsheasmhacht Aimsire agus Cosaint ar chreimeadh

Iompar Creimeadh Atmaisféir

Cruthaíonn dromchla na mbarraí bus feadánacha cóimhiotal maignéisiam-alúmanam dlúth go nádúrtha Scannán ocsaíd Al₂O₃ le tiús thart ar 2-10nm. Léiríonn an scannán ocsaíd seo dea-chobhsaíocht i dtimpeallachtaí le luachanna pH idir 4-9, rud a chosc go héifeachtach creimeadh breise ar an tsubstráit. Mar sin féin, in atmaisféir thionsclaíocha (ina bhfuil SO₂), atmaisféir mhara (ina bhfuil Cl⁻), agus timpeallachtaí báistí aigéadach, d'fhéadfadh go ndéanfaí damáiste don scannán ocsaíd, rud a fhágann go mbeidh polladh nó creimeadh idirghráineach ann.

Léiríonn sonraí tástála creimeadh luathaithe go bhfuil an ráta creimeadh bliantúil de chóimhiotal 6063G i dtimpeallachtaí atmaisféaracha tionsclaíocha thart ar 0.5-1.5μm , agus i dtimpeallachtaí atmaisféaracha mara thart ar 1.0-3.0μm . Bunaithe ar shaol dearadh 30 bliain agus tiús balla 8mm, fiú gan cosaint bhreise, níl ach caillteanas creimeadh 1-2% tiús an bhalla, a bhfuil tionchar teoranta aige ar neart struchtúrach. Mar sin féin, i dtimpeallachtaí atá creimneach go mór (cosúil le limistéir ceo ard-salann cósta), moltar cóireáil anodizing dromchla nó sciath frith-chreimeadh.

Próisis Cosanta Dromchla

Chun saol seirbhíse na mbarraí bus feadánacha a leathnú i dtimpeallachtaí crua, úsáidtear na bearta cosanta seo a leanas go coitianta:

1. Cóireáil Anodizing : Scannán Al₂O₃ 10-25μm tiubh a ghiniúint ar an dromchla trí mhodhanna leictreamaiceimiceacha, ina bhfuil cruas ard agus dea-airíonna inslithe, le friotaíocht creimeadh feabhsaithe 3-5 huaire.
2. Cumhdach Fluaracarbóin : Spraeáil bratuithe fluaracarbóin PVDF nó FEVE le tiús scannáin 30-50μm, ag taispeáint dath den scoth agus coinneáil snasta i dtimpeallachtaí ultraivialait agus ceo salainn, le saol cosanta creimeadh níos mó ná 20 bliain.
3. Cumhdach te-tumtha : Galbhánú te-tumtha nó plating stáin a chur i bhfeidhm ar chrua-earraí nasctha agus limistéir neamhionanna eile teagmhála miotail chun creimeadh gal a chosc.
4. Cosaint Grease Seoltach : Grease seoltaí ina bhfuil since nó airgead a chur i bhfeidhm ar dhromchlaí comhpháirteacha teagmhála chun an fhriotaíocht teagmhála a laghdú agus chun aer agus taise a leithlisiú.

Treochtaí Forbartha Teicneolaíochta

Ábhair agus Próisis Nua

De réir mar a théann tionscadail UHV ar aghaidh i dtreo gráid voltais níos airde agus cumas tarchurtha níos mó, leanann teicneolaíocht barra bus feadánacha cóimhiotail mhaignéisiam-alúmanam ag forbairt:

• Neartú Nana-Chomhchodach : Má thugtar cáithníní nana-scála TiB₂ nó Al₂O₃ isteach sa mhaitrís alúmanaim is féidir an neart teanntachta a mhéadú go dtí os cionn 300MPa gan an seoltacht leictreach a laghdú go suntasach, agus feabhas a chur ar fhriotaíocht creep.
• Teicneolaíocht Easbhrúite Leanúnach : Trí úsáid a bhaint as próisis easbhrúite leanúnach Conform, cuireann sé ar chumas barraí bus feadánacha a tháirgeadh ar fhad gan teorainn, ag fáil réidh le laigí comhéadan ó easbhrúite traidisiúnta agus ag feabhsú comhsheasmhacht an táirge go suntasach.
• Ar Líne Múchadh agus Aosú : Trí phróisis easbhrúite, múchadh agus aosaithe a chomhtháthú i líne táirgeachta amháin, laghdaítear timthriallta déantúsaíochta, agus laghdaítear an t-athrú feidhmíochta i riocht T6 go dtí laistigh de ± 5% le rialú beacht teochta.

Teicneolaíocht Monatóireachta Chliste

Tá fostáisiúin UHV nua-aimseartha ag tabhairt isteach Internet of Things agus teicneolaíochtaí hintleachta saorga de réir a chéile chun monatóireacht fíor-ama a dhéanamh ar choinníollacha oibriúcháin barraí bus feadánacha:

1. Tomhas Teochta Snáithín snáthoptaice Dáilte : Snáithíní optúla a leagan ar dhromchla barraí bus feadánacha nó ag hailt, ag baint úsáide as prionsabail scaipthe Raman nó Brillouin chun tomhas réimse teochta dáilte a bhaint amach le cruinneas ± 1 ℃ agus taifeach spásúil de 0.5 méadar.
2. Monatóireacht ar Strain Gan Sreang : Braiteoirí brú mion gan sreang a shuiteáil ag pointí tacaíochta agus lár-réise chun minicíocht tonnchrith agus aimplitiúid a bhailiú i bhfíor-am, ag aithint rioscaí creathadh spreagtha agus gal oighir trí anailís speictreach.
3. AI Réamhaithris ar Locht : Samhlacha meaisínfhoghlama a oiliúint bunaithe ar shonraí oibríochtúla stairiúla, ag déanamh anailíse comhleá ar shonraí iltoiseacha lena n-áirítear teocht, creathadh agus coinníollacha meitéareolaíochta, chun lochtanna féideartha a thuar 72 uair an chloig roimh ré le cruinneas níos mó ná 90%.

Ag breathnú romhainn, Barraí bus feadánacha cóimhiotail mhaignéisiam-alúmanam UHV a fhorbairt i dtreo neart níos airde, seoltacht leictreach níos airde, saol seirbhíse níos faide, agus faisnéis níos mó , ag soláthar tacaíochta trealaimh dhaingean chun córas cumhachta nua a thógáil le fuinneamh in-athnuaite mar phríomhshraith.
